En tant que fournisseur de profilés creux conformes à la norme EN 10219, je suis souvent interrogé sur les propriétés de résistance au flambement de ces produits. Le flambage est une considération essentielle dans l’ingénierie des structures, en particulier lors de l’utilisation de profilés creux. Dans cet article de blog, j'examinerai les propriétés de résistance au flambement des profilés creux conformes à la norme EN 10219, en explorant les facteurs qui les influencent et leur importance dans diverses applications.
Comprendre le flambage
Le flambage est un phénomène dans lequel un élément structurel se brise sous des charges de compression en se déformant soudainement latéralement ou en se tordant. Cela se produit lorsque la contrainte de compression dans un élément atteint une valeur critique, lui faisant perdre sa stabilité. Contrairement à d’autres modes de défaillance tels que la déformation ou la rupture, le flambement peut se produire soudainement et sans avertissement particulier, ce qui en fait un problème important dans la conception structurelle.
EN 10219 Sections creuses : un aperçu
La norme EN 10219 est une norme européenne qui précise les conditions techniques de livraison des profilés creux structurels soudés formés à froid en aciers non alliés et à grains fins. Ces sections creuses se présentent sous diverses formes, notamment carrées, rectangulaires et circulaires, et sont largement utilisées dans la construction, les machines et d'autres industries en raison de leur rapport résistance/poids élevé, de leur excellente résistance à la corrosion et de leur facilité de fabrication.
Facteurs affectant la résistance au flambement des sections creuses EN 10219
1. Géométrie des sections
La géométrie du profilé creux joue un rôle crucial dans sa résistance au flambement. Les sections creuses carrées et rectangulaires ont des caractéristiques de flambement différentes de celles des sections creuses circulaires. Par exemple, les sections creuses circulaires ont tendance à avoir un comportement de flambement plus uniforme autour de leur circonférence, tandis que les sections carrées et rectangulaires peuvent se déformer plus facilement autour de leur axe le plus faible. Le rapport hauteur/largeur (le rapport entre le côté le plus long et le côté le plus court dans les sections rectangulaires) affecte également le flambement. Un rapport d'aspect plus élevé conduit généralement à une résistance au flambement plus faible autour de l'axe le plus faible.
2. Propriétés des matériaux
Les propriétés matérielles de l'acier utilisé dans les profilés creux conformes à la norme EN 10219, telles que la limite d'élasticité, la résistance ultime et le module d'élasticité, influencent considérablement la résistance au flambement. Une limite d'élasticité et un module d'élasticité plus élevés se traduisent généralement par une résistance au flambement plus élevée. Les aciers à grains fins, qui sont souvent utilisés dans ces sections, ont de meilleures propriétés mécaniques que les aciers non alliés, offrant ainsi des performances de flambement améliorées.
3. Longueur du membre
La longueur du profilé creux est un facteur critique dans le flambement. À mesure que la longueur de la barre augmente, sa résistance au flambement diminue. En effet, les éléments plus longs sont plus sujets à la déflexion latérale sous des charges de compression. Le facteur de longueur efficace, qui prend en compte les conditions d'extrémité de l'élément (par exemple, fixe - fixe, goupillé - goupillé, fixe - libre), est utilisé pour calculer la charge critique de flambement.
4. Conditions de fin
Les conditions finales du profilé creux peuvent avoir un impact significatif sur sa résistance au flambement. Un élément à extrémités fixes présente une résistance au flambage plus élevée qu'un élément à extrémités articulées. Les extrémités fixes limitent la rotation et les mouvements latéraux, rendant le membre plus stable sous des charges de compression. En revanche, les extrémités épinglées permettent la rotation, réduisant ainsi la capacité de l'élément à résister au flambage.
Calcul de la résistance au flambage
La résistance au flambage des profilés creux conformes à la norme EN 10219 peut être calculée à l'aide de différentes méthodes. L'approche la plus courante est basée sur la formule de flambement d'Euler pour les poteaux longs, qui donne la charge critique de flambement comme suit :
$P_{cr}=\frac{\pi^{2}EI}{(KL)^{2}}$
où $P_{cr}$ est la charge critique de flambement, $E$ est le module d'élasticité du matériau, $I$ est le moment d'inertie de la section transversale, $K$ est le facteur de longueur efficace et $L$ est la longueur de l'élément.
Cependant, pour les colonnes courtes et intermédiaires, des méthodes plus complexes prenant en compte le comportement non linéaire du matériau et la section transversale sont nécessaires. L'Eurocode 3 fournit des lignes directrices détaillées pour le calcul de la résistance au flambage des éléments en acier, y compris les sections creuses EN 10219.
Applications et importance de la résistance au flambement dans les sections creuses EN 10219
1. Industrie de la construction
Dans l'industrie de la construction, les profilés creux EN 10219 sont utilisés dans diverses applications structurelles, telles que les colonnes, les poutres et les fermes. La résistance au flambage de ces sections est cruciale pour assurer la sécurité et la stabilité de l’ensemble de la structure. Par exemple, dans les immeubles de grande hauteur, les colonnes constituées de profilés creux EN 10219 doivent avoir une résistance au flambage suffisante pour résister aux charges de compression des étages supérieurs.
2. Machines et équipements
Dans les machines et équipements, les profilés creux EN 10219 sont utilisés comme composants structurels. La résistance au flambage de ces sections est importante pour éviter toute rupture sous des charges dynamiques et statiques. Par exemple, dans les flèches de grue, les sections creuses doivent résister au flambage pour garantir le fonctionnement sûr de la grue.
Comparaison avec d'autres produits
Lorsque l'on compare les profilés creux EN 10219 avec d'autres produits similaires, tels queTuyau API5l X52m Psl2 LSAW, les propriétés de résistance au flambement peuvent varier. Les tuyaux API 5L sont principalement utilisés dans l'industrie pétrolière et gazière et ont des exigences de conception différentes. Les sections creuses EN 10219, en revanche, sont davantage axées sur les applications structurelles générales. La nature formée à froid des profilés EN 10219 leur confère des propriétés mécaniques différentes par rapport aux tubes soudés longitudinalement à l'arc immergé (LSAW).
Un autre produit à comparer estSection creuse carrée formée à froid. Bien que les deux soient formés à froid, les profilés creux EN 10219 sont fabriqués selon une norme européenne spécifique, ce qui peut entraîner des caractéristiques de résistance au flambage différentes en raison des différences de qualité des matériaux, de processus de fabrication et de tolérances dimensionnelles.

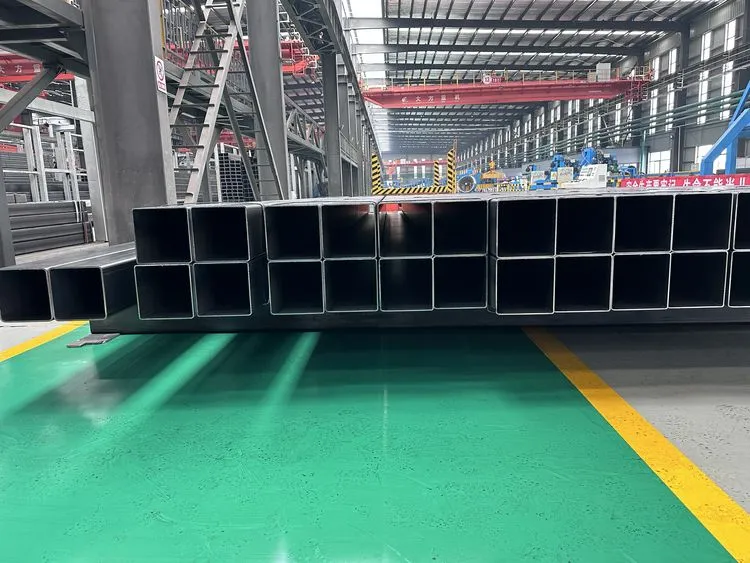

EN 10210 S460ML SECTIONS CREUSESsont également dans la même catégorie de profilés creux structurels. L'EN 10210 concerne les profilés creux structurels finis à chaud, tandis que l'EN 10219 concerne les profilés creux formés à froid. Le processus de finition à chaud selon la norme EN 10210 peut conduire à des structures de grains et des propriétés mécaniques différentes, affectant la résistance au flambage par rapport aux sections de la norme EN 10219.
Conclusion
Les propriétés de résistance au flambage des sections creuses EN 10219 sont influencées par de multiples facteurs, notamment la géométrie de la section, les propriétés des matériaux, la longueur de l'élément et les conditions d'extrémité. Comprendre ces facteurs est essentiel pour une conception et une application appropriées de ces sections dans diverses industries. En tant que fournisseur de profilés creux EN 10219, je m'engage à fournir des produits de haute qualité répondant aux exigences spécifiques de résistance au flambement de nos clients.
Si vous êtes intéressé à acheter des sections creuses EN 10219 pour votre projet, je vous encourage à me contacter pour une discussion détaillée de vos besoins. Nous pouvons travailler ensemble pour sélectionner les sections les plus adaptées en fonction de la résistance au flambement et d’autres critères de performance.
Références
- Eurocode 3 : Calcul des structures en acier - Partie 1 - 1 : Règles générales et règles pour les bâtiments.
- Manuel de conception de structures en acier, ASCE.
- "Bouclage des éléments structurels" par Timoshenko, SP et Gere, JM
