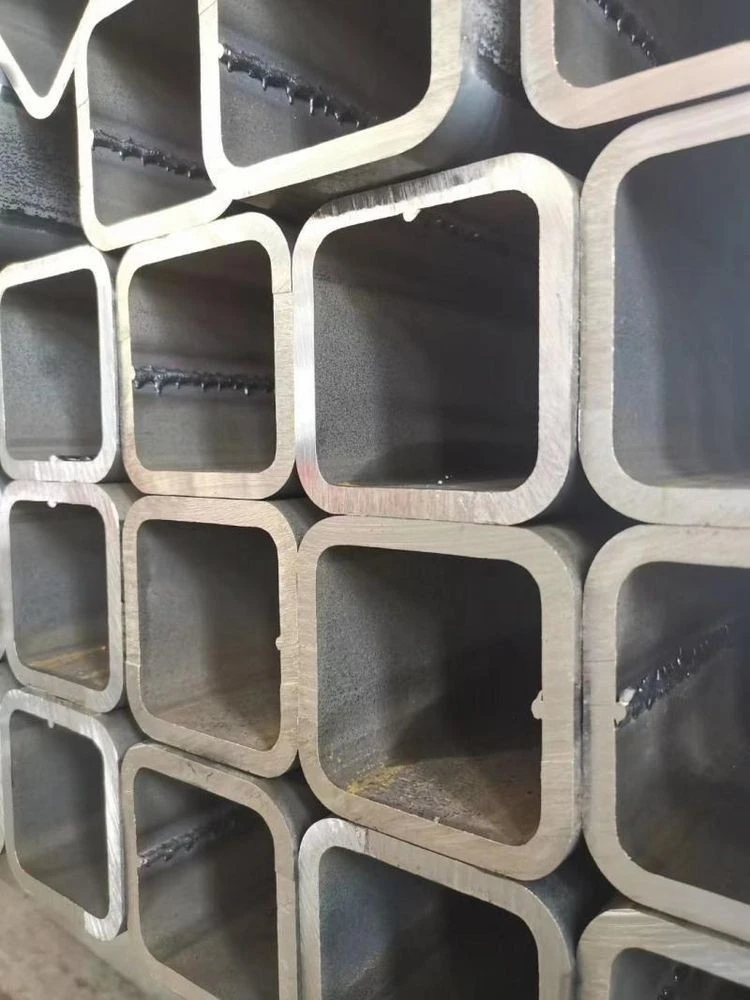

SECTIONS CREUSES AS/NZS 1163 C450L0

AS1163 C450L0 est une nuance d'acier à profilés creux spécifiée dans la norme AS/NZS 1163. La limite d'élasticité nominale minimale des profilés creux est utilisée pour déterminer la classification des nuances (en MPa). Le préfixe « C » est utilisé devant la valeur de la limite d'élasticité nominale de l'acier pour indiquer que la section est formée à froid-. Seules les sections creuses en acier de construction formées à froid-sont couvertes par l'AS1163. De plus, si le numéro est suivi d'un suffixe « L0 », cette nuance d'acier doit répondre aux exigences des tests de choc. En conséquence, AS1163 C450L0 signifie des sections creuses en acier de construction formées à froid avec une limite d'élasticité minimale de 450 MPa et doivent répondre aux exigences des tests d'impact. En répondant à ces deux critères, AS1163 C450L0 garantit qu'il s'agit d'une nuance d'acier de haute-qualité qui peut être utilisée dans diverses applications structurelles.

AS1163 est une norme australienne/néo-zélandaise qui couvre les exigences relatives aux sections creuses en acier-formées à froid et soudées par résistance électrique-utilisées à des fins structurelles. Elle s'applique aux profilés creux structurels formés à froid sans traitement thermique ultérieur. La norme considère trois degrés de résistance, avec ou sans propriétés de choc, adaptés au soudage. Cette norme est importante car elle garantit que les sections creuses en acier utilisées à des fins structurelles répondent aux exigences minimales en matière de résistance, de ductilité, d'allongement, de soudabilité et de ténacité à la rupture. Cette norme est essentielle pour quiconque produit ou utilise des profilés creux en acier dans des applications structurelles. En fixant des exigences minimales, la norme contribue à garantir que les profilés creux en acier produits répondent à un niveau de qualité de base. Cela donne aux producteurs et aux utilisateurs l'assurance que les profilés creux en acier qu'ils utilisent répondront aux normes nécessaires. La norme fournit également une base pour les essais et la certification des profilés creux en acier. Cela peut donner aux utilisateurs une assurance supplémentaire que les produits qu'ils utilisent répondent aux normes requises. Dans l'ensemble, l'AS1163 est une norme importante qui contribue à garantir la qualité des profilés creux en acier utilisés dans les applications structurelles.

COMPOSITION CHIMIQUE DES MATÉRIAUX AS1163 C450L0

L'échantillonnage à partir de l'AS1163 C450L0 est le processus consistant à prélever une petite partie représentative d'un matériau à des fins de test. Il s’agit d’une étape essentielle pour garantir l’exactitude de l’analyse chimique, car les résultats des tests ne peuvent être aussi fiables que l’échantillon testé. Il existe un certain nombre de méthodes différentes qui peuvent être utilisées pour l’échantillonnage, mais le plus important est de s’assurer que l’échantillon est représentatif du matériau dans son ensemble. La méthode d'échantillonnage doit être conforme à la norme AS/NZS 1050.1 ou ISO 14284, et la composition chimique doit être déterminée conformément aux normes de la série AS/NZS 1050 ou à d'autres procédures permettant d'obtenir le même degré de précision, voire un meilleur. En suivant ces directives, nous pouvons être sûrs que les résultats de nos tests sont précis et fiables.

Grades AS1163 C450L0 Exigences relatives à la composition chimique (% d'analyse du produit ou du produit max)
C Si Mn PS Cr Mo Al Ti Micro-éléments d'alliage CE
AS/NZS1163C450L0 0.2 0.25 1.7 0.03 0.03 0.3 0.35 0.1 0.04 0.15 0.43
PROPRIÉTÉS MÉCANIQUES DES MATÉRIAUX AS1163 C450L0
Les tests de traction, les tests d'impact et les tests d'aplatissement sont très importants lors de la mesure des propriétés mécaniques des matériaux AS1163 C450L0. Ces tests permettent de déterminer la capacité du matériau à résister aux forces pouvant provoquer sa rupture ou sa déformation. L'essai de traction mesure la capacité d'un matériau à résister aux forces de traction, tandis que l'essai d'impact mesure sa résistance aux forces d'éclatement. Le test d'aplatissement, quant à lui, évalue la capacité d'un matériau à résister aux forces d'écrasement. Chacun de ces tests est essentiel pour comprendre la résistance et la durabilité globales des matériaux AS1163 C450L0. En évaluant les résultats de ces tests, les ingénieurs peuvent garantir que ces matériaux seront capables de fonctionner comme prévu dans diverses applications. Par exemple, les résultats de ces tests peuvent être utilisés pour déterminer l'épaisseur appropriée pour une application de matériau AS1163 C450L0. En comprenant comment ces matériaux réagiront à différents types de forces, les ingénieurs peuvent s'assurer qu'ils utilisent le bon matériau pour le travail à accomplir. Par conséquent, ces tests jouent un rôle essentiel pour garantir la sécurité et les performances des matériaux AS/NZS 1163.

- Exigences relatives aux essais de traction AS1163 C450L0

- AS1163 C450L0 Charpy V-Exigences du test d'impact sur encoche

LES TOLÉRANCES DE LA NORME AS1163 C450L0

Les sections creuses formées à froid AS1163 C450L0-sont souvent utilisées dans les applications porteuses-, et même de petits écarts par rapport aux dimensions nominales peuvent entraîner des changements significatifs dans les performances. Par conséquent, il est important de s'assurer que les sections creuses formées à froid-respectent les tolérances indiquées dans les tableaux ci-dessous. Le premier tableau concerne la forme et la masse, tandis que le second concerne la longueur. Comme on peut le constater, les tolérances sont relativement serrées, notamment pour la masse. Cela est dû au fait que les sections creuses sont souvent utilisées dans les applications porteuses, et même de petits écarts par rapport aux dimensions nominales peuvent entraîner des changements significatifs dans les performances. Par conséquent, il est important de s'assurer que les sections creuses formées à froid-respectent les tolérances indiquées dans les tableaux ci-dessous. Cela contribuera à garantir qu’ils fonctionnent comme prévu et ne tombent pas en panne prématurément.

- AS1163 C450L0 Tolérance pour la forme et la masse

- AS1163 C450L0 Tolérance sur la longueur

TUYAU À DOUBLE SPÉCIFICATIONS AS1163 C450L0 ET API 5L X52
Les tuyaux répondant aux exigences AS1163 C450L0 et API 5L X52 sont très demandés, tout comme les matériaux répondant aux deux normes. Les tests mécaniques et chimiques que nous effectuons pour démontrer la conformité à ces exigences en matière de matériaux sont approfondis. Lorsqu'il s'agit de vérifier la conformité aux exigences de résistance à la traction et à la rupture, API 5L et AS/NZS 1163 ont mis en place des protocoles de test distincts. Pour établir l'intégrité structurelle et de pression, des tests de pression hydrostatique et une inspection non destructive des soudures sont également effectués.

- Comparaison des propriétés :

Norme API 5L AS1163
Catégorie X52 C450L0
Limite d'élasticité (MPa) 360 350
Résistance à la traction (MPa) 460 430
Commentaires
Direction d'essai longitudinale ＜ 219,1 mm OD
Direction de test transversale supérieure ou égale à 219,1 mm de diamètre extérieur
Direction du test longitudinal vieilli pendant 15 minutes à 150 ~ 200 degrés

- Comparaison des tolérances :

Spécifications API 5L AS1163
Dimensionnel
Tolérances
Épaisseur Inférieure ou égale à 5,0 mm ± 0,5 mm ± 10 %
5,0 ~ 15,0 mm ± 10 %
Supérieur ou égal à 15,0 mm ± 1,5 mm
Rectitude L/500 L/500
Angle de biseau 30 degrés (+5 degrés, -0 degrés) Non spécifié
Face de racine biseautée 1,6 mm ± 0,8 mm
Carré d'extrémité 16,0 mm maximum
Masse linéaire 0,02466t(D-t)
(+10%,-3.5%) 0.02466t(D-t)
(+4%,-0%)
