Le cintrage d'un tube carré est une tâche courante mais difficile dans divers secteurs, notamment la construction, l'automobile et la fabrication. En tant que fournisseur de tubes carrés de confiance, j'ai pu constater par moi-même l'importance de techniques de pliage appropriées pour garantir l'intégrité structurelle et la fonctionnalité du produit final. Dans cet article de blog, je partagerai quelques informations précieuses sur la manière de plier efficacement un tube carré, ainsi que des considérations et des bonnes pratiques.
Comprendre les bases du cintrage de tubes carrés
Avant de se lancer dans le processus de pliage, il est essentiel de comprendre les propriétés des tubes carrés. Les tubes carrés sont généralement fabriqués à partir de matériaux tels que l'acier, l'aluminium ou l'acier inoxydable, chacun ayant ses propres caractéristiques uniques. La résistance, la ductilité et la dureté du matériau influenceront le processus de pliage et l'équipement requis.
Lors du pliage d'un tube carré, la surface extérieure du coude est étirée, tandis que la surface intérieure est comprimée. Cela crée des contraintes sur le tube, qui peuvent entraîner des fissures ou des déformations si elles ne sont pas gérées correctement. Par conséquent, il est essentiel de choisir la bonne méthode de pliage et le bon équipement en fonction du matériau, de la taille et de l'épaisseur de paroi du tube.
Types de méthodes de pliage de tubes carrés
Il existe plusieurs méthodes pour cintrer des tubes carrés, chacune ayant ses propres avantages et limites. Voici quelques-unes des méthodes les plus courantes :
Pliage par étirage rotatif
Le cintrage par étirage rotatif est une méthode populaire pour cintrer des tubes carrés à rayon constant. Cette méthode utilise une matrice et un mandrin pour maintenir le tube en place tandis qu'un bras de pliage tourne autour de la matrice, pliant progressivement le tube à l'angle souhaité. Le cintrage par étirage rotatif convient pour produire des cintrages précis avec une finition de surface lisse, ce qui le rend idéal pour les applications où l'esthétique est importante.
Cintrage par rouleaux
Le cintrage par rouleaux, également connu sous le nom de cintrage à trois rouleaux, est une méthode qui utilise trois rouleaux pour plier le tube. Le tube est introduit entre les rouleaux et le rouleau supérieur applique une pression sur le tube, le faisant se plier. Le cintrage par rouleaux convient à la production de coudes à grand rayon et peut être utilisé pour des matériaux doux et à haute résistance. Cependant, cette méthode peut ne pas convenir à la production de virages serrés ou de petits rayons.
Flexion par compression
Le cintrage par compression est une méthode qui utilise une matrice et un poinçon pour plier le tube. Le tube est placé entre la matrice et le poinçon, et le poinçon applique une pression sur le tube, le faisant se plier. Le cintrage par compression convient à la production de coudes pointus et peut être utilisé pour les tubes à parois minces et épaisses. Cependant, cette méthode peut entraîner un aplatissement ou une déformation du tube au niveau du coude, ce qui peut affecter l'intégrité structurelle du tube.
Pliage par induction
Le cintrage par induction est une méthode qui utilise une bobine d'induction pour chauffer localement le tube, le rendant ainsi plus malléable et plus facile à plier. Le tube est placé à l’intérieur de la bobine d’induction et un courant électrique traverse la bobine, créant un champ magnétique qui chauffe le tube. Une fois que le tube atteint la température souhaitée, une cintreuse est utilisée pour plier le tube à l’angle souhaité. Le pliage par induction permet de produire des pliages précis avec un haut degré de précision et peut être utilisé pour des matériaux doux et à haute résistance.
Facteurs à considérer lors du pliage de tubes carrés
Lors du cintrage de tubes carrés, plusieurs facteurs doivent être pris en compte pour garantir le succès du processus de cintrage. Voici quelques-uns des facteurs les plus importants :
Propriétés des matériaux
Comme mentionné précédemment, les propriétés matérielles du tube carré influenceront le processus de pliage. Différents matériaux ont des résistances, des ductilités et des duretés différentes, ce qui affectera la méthode de pliage et l'équipement requis. Par exemple, l’acier doux est plus ductile et plus facile à plier que l’acier à haute résistance, ce qui peut nécessiter une machine à cintrer plus puissante ou une méthode de pliage différente.
Taille du tube et épaisseur de paroi
La taille et l’épaisseur de paroi du tube carré affecteront également le processus de pliage. Des tubes plus gros et des parois plus épaisses nécessiteront plus de force pour se plier, ce qui peut nécessiter une machine à cintrer plus puissante ou une méthode de pliage différente. De plus, la taille et l’épaisseur de paroi du tube affecteront également le rayon de courbure minimum pouvant être atteint.
Rayon et angle de courbure
Le rayon et l’angle de courbure sont des facteurs importants à prendre en compte lors du cintrage de tubes carrés. Le rayon de courbure est le rayon de la courbe du coude, tandis que l'angle de courbure est l'angle entre les sections droites du tube avant et après le virage. Le rayon et l'angle de courbure affecteront la contrainte exercée sur le tube et l'ampleur de la déformation qui se produit pendant le processus de pliage. Par conséquent, il est important de choisir le rayon et l'angle de courbure appropriés en fonction de l'application, du matériau et de la taille du tube.
Outillage et équipement
L'outillage et l'équipement utilisés pour cintrer les tubes carrés affecteront également le processus de pliage. Différentes méthodes de pliage nécessitent différents types d'outillage et d'équipement, tels que des matrices, des mandrins et des bras de pliage. Il est important de choisir les bons outils et équipements en fonction de la méthode de pliage ainsi que du matériau et de la taille du tube. De plus, l'outillage et l'équipement doivent être correctement entretenus et calibrés pour garantir la précision et la répétabilité du processus de pliage.
Meilleures pratiques pour cintrer des tubes carrés
Pour garantir la réussite du processus de pliage et la qualité du produit final, voici quelques bonnes pratiques à suivre :
Préparez le tube
Avant de plier le tube, il est important de bien préparer le tube. Cela comprend le nettoyage du tube pour éliminer toute saleté, graisse ou débris, et l'inspection du tube pour déceler tout défaut ou dommage. De plus, le tube doit être coupé à la bonne longueur et ébavuré pour garantir une finition de surface lisse.
Choisissez la bonne méthode de pliage et le bon équipement
Comme mentionné précédemment, la méthode et l'équipement de cintrage doivent être choisis en fonction du matériau, de la taille et de l'épaisseur de la paroi du tube. Il est important de consulter un professionnel ou un opérateur expérimenté pour déterminer la meilleure méthode de pliage et le meilleur équipement pour votre application spécifique.
Utilisez les bons outils et matrices
L'outillage et les matrices utilisés pour cintrer les tubes carrés doivent être correctement conçus et fabriqués pour garantir la précision et la répétabilité du processus de pliage. L'outillage et les matrices doivent être fabriqués à partir de matériaux de haute qualité et doivent être correctement entretenus et calibrés pour garantir les meilleurs résultats.
Contrôler le processus de pliage
Pendant le processus de pliage, il est important de contrôler la vitesse, la force et l’angle de pliage pour garantir la précision et la répétabilité du processus de pliage. La vitesse de pliage doit être suffisamment lente pour permettre au tube de se déformer progressivement sans se fissurer ni se déformer, tandis que la force doit être suffisante pour plier le tube à l'angle souhaité. De plus, l'angle de courbure doit être mesuré et surveillé pour garantir qu'il répond aux spécifications.
Inspectez le tube plié
Après avoir plié le tube, il est important de l'inspecter pour déceler tout défaut ou dommage. Cela inclut la vérification du rayon de courbure, de l’angle et de l’état de surface, ainsi que la recherche de fissures, de rides ou d’autres défauts. Si des défauts sont constatés, le tube doit être réparé ou remplacé avant d'être utilisé dans le produit final.
Conclusion
Le cintrage d’un tube carré est un processus complexe qui nécessite une planification, une préparation et une exécution minutieuses. En comprenant les bases du cintrage de tubes carrés, en choisissant la bonne méthode et le bon équipement de cintrage et en suivant les meilleures pratiques, vous pouvez garantir le succès du processus de cintrage et la qualité du produit final.

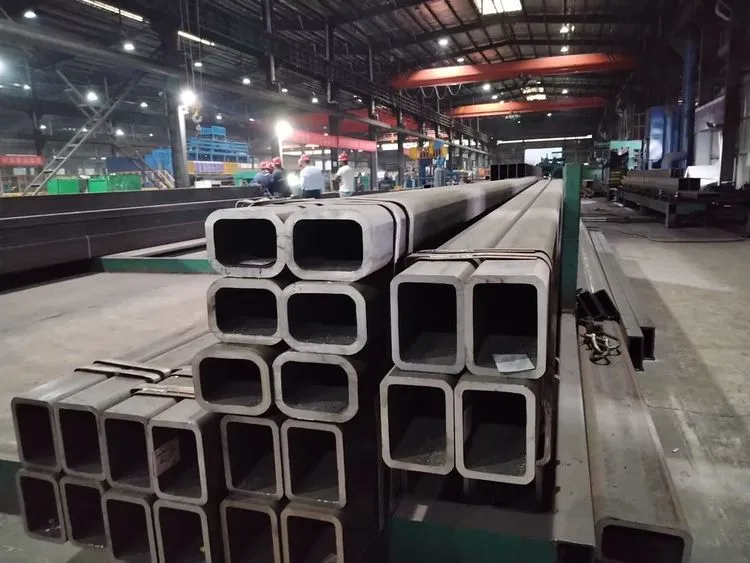

En tant que fournisseur de tubes carrés, nous proposons une large gamme de tubes carrés dans différents matériaux, tailles et épaisseurs de paroi. Nos produits incluentTuyau en acier API5L X52M PSL1/PSL 2 LSAW,SECTIONS CREUSES ASTM A618 III, etSection structurelle creuse ASTM A500. Nous proposons également des services de pliage sur mesure pour répondre à vos besoins spécifiques.
Si vous êtes intéressé par l'achat de tubes carrés ou si vous avez besoin d'aide pour plier des tubes carrés, veuillez nous contacter pour plus d'informations. Notre équipe d’experts se fera un plaisir de vous aider à trouver la solution adaptée à votre application.
Références
- ASME B31.3 : Tuyauterie de procédé
- ASTM A500 : Spécification standard pour les tubes structurels en carbone soudés et sans soudure formés à froid en ronds et en formes
- AWS D1.1 : Code de soudage structurel - Acier
