Un guide complet sur la-capacité portante et les différences de coûts
La sélection du bon tube de construction en acier est l'une des décisions les plus critiques en matière d'ingénierie structurelle moderne et d'approvisionnement en acier, ayant un impact direct sur la sécurité structurelle, la durabilité du service à long terme, l'efficacité de la construction et les coûts globaux du projet. Deux profilés en acier dominants largement utilisés dans les structures d'usines industrielles, les supports de bâtiments de grande hauteur, les travaux de ponts municipaux et les projets de structure mécanique sont les tubes carrés à parois épaisses et les tuyaux en acier sans soudure. Pour les ingénieurs, les entrepreneurs et les spécialistes des achats, une question se pose régulièrement lors de la conception et des appels d’offres :Les tubes carrés à paroi épaisse-peuvent-ils remplacer les tuyaux en acier sans soudure pour les applications structurelles standards, et quelles sont les différences exactes en termes de performances de portance-et de coût global ?
La substitution des tubes carrés aux tubes ronds sans soudure traditionnels n’est pas universellement applicable ni totalement inefficace. Chaque profilé en acier présente une mécanique structurelle, des caractéristiques de fabrication et des limites d'application uniques. Un remplacement inapproprié de matériaux dans l'industrie sidérurgique entraîne souvent deux problèmes majeurs : des conditions structurelles dangereuses causées par l'utilisation de tubes carrés soudés dans des scénarios de charge de fatigue élevée, et un gaspillage budgétaire inutile dû à une spécification excessive de-tuyaux en acier sans soudure coûteux pour les structures de support statiques de base.
Ce article de comparaison standard de l'industrie-entre des tubes carrés à paroi épaisse-et des tuyaux en acier sans soudure, couvrant les processus de fabrication, la capacité de charge-, l'adaptabilité structurelle, les prix du marché, les dépenses de construction, les cycles de vie de maintenance et les scénarios de substitution valides.
1. Processus de base et essence structurelle de deux tuyaux en acier
Pour déterminer avec précision si les tubes carrés à paroi épaisse-peuvent remplacer les tubes en acier sans soudure dans la conception structurelle, il est essentiel de comprendre d'abord leurs différences fondamentales de fabrication et leurs propriétés mécaniques. Les distinctions de processus créent des écarts de performances fondamentaux en termes de stabilité de charge, de résistance aux contraintes et de fiabilité du service, qui définissent leurs domaines d'application d'ingénierie respectifs.
Dans les spécifications de l'acier industriel, les tubes carrés à paroi épaisse-sont définis comme des sections structurelles creuses carrées avec une épaisseur de paroi de 6 mm ou plus, conçues spécifiquement pour le support structurel de charges lourdes-. Le marché propose deux types principaux : les tubes carrés soudés-laminés à chaud et les tubes carrés sans soudure. Les tubes carrés soudés à paroi épaisse- dominent les projets d'ingénierie structurelle en raison de leur technologie de production mature, de leur qualité constante et de leurs performances supérieures en termes de coûts.
Fabriqués par découpe de plaques laminées à chaud, pliage à froid de précision, soudage à haute fréquence, formage intégral et recuit de soulagement des contraintes, les tubes carrés à paroi épaisse standard présentent une épaisseur de paroi uniforme, des surfaces verticales plates et une excellente rectitude. Contrairement aux tubes carrés décoratifs à paroi mince-, les tubes carrés à paroi épaisse de qualité structurelle-subissent un traitement professionnel de soulagement des contraintes après-soudage, éliminant la tension de soudage résiduelle et empêchant la déformation ou la fissuration à long-terme.
La section carrée fermée symétrique offre des performances de charge planaire exceptionnelles-. Lorsqu'elle est soumise à une compression verticale, à des moments de flexion et à des forces de cisaillement horizontales, la contrainte se répartit uniformément sur le corps du tube sans concentration de contrainte localisée, ce qui le rend idéal pour les charges statiques et les systèmes structurels dynamiques à basse fréquence-.
Différent des tubes carrés à paroi mince-utilisés pour la décoration et le support de lumière, les tubes carrés à paroi épaisse-subissent un traitement strict de soulagement des contraintes après le soudage et le formage, ce qui élimine efficacement les contraintes résiduelles de soudage et évite les problèmes de déformation structurelle et de fissuration lors du processus de service ultérieur. La structure standardisée à section carrée fermée permet au corps du tube de supporter une force planaire uniforme, fournissant un support mécanique stable pour diverses structures de charge statique et de charge dynamique à basse fréquence -.
En termes de caractéristiques structurelles, la section carrée fermée présente d'excellentes performances de roulement de contrainte planaire-. La structure symétrique à quatre côtés rend la répartition des forces plus uniforme lors de la pression verticale, du moment de flexion et de la force de cisaillement horizontale, sans défauts évidents de concentration des contraintes dans la zone de contrainte principale. Il est spécialement optimisé pour les scénarios structurels de charge statique et de charge dynamique conventionnelle.
Tube carré à paroi épaisse-

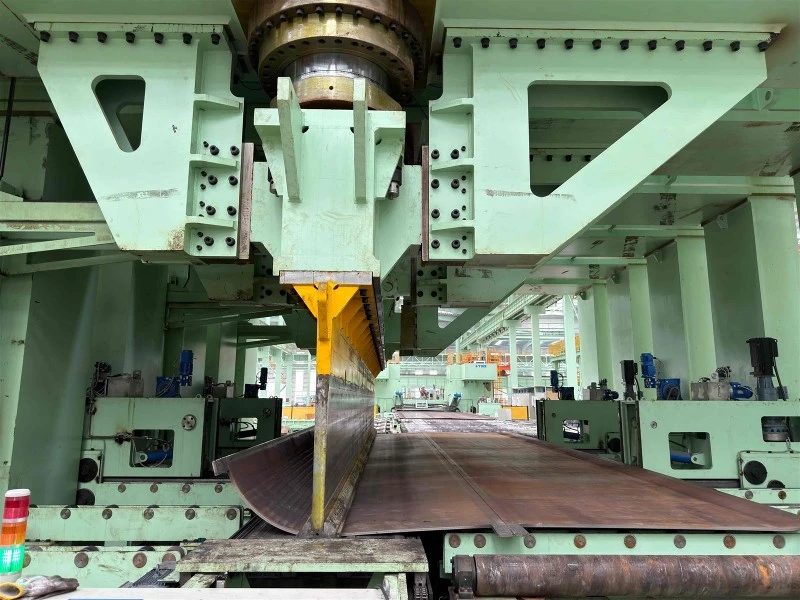

Tuyau JCOE LSAW
Tube carré/rectangulaire redessiné à partir d'un tuyau rond
Les tubes en acier sans soudure sont des produits tubulaires-formés intégralement haut de gamme, fabriqués sans aucun processus de soudage. Le flux de production implique un chauffage à haute température-de billettes d'acier solides, un perçage rotatif, un laminage à chaud, un dimensionnement de précision, un redressage et une détection non destructive des défauts-. L'ensemble du corps du tuyau présente une structure métallique unifiée avec zéro cordon de soudure, zéro défaut de soudage et zéro contrainte de soudage résiduelle.
Grâce à sa microstructure interne dense et uniforme, un tube en acier sans soudure maintient une résistance mécanique constante dans toutes les sections. Sa section circulaire centrosymétrique-offre une résistance exceptionnelle à la torsion, à la pression interne et externe, aux charges d'impact et aux contraintes de fatigue cyclique. Cela rend les tuyaux en acier sans soudure indispensables pour les systèmes industriels à haute-pression, haute-température et haute-sécurité.
Le principal avantage des tubes en acier sans soudure réside dans la dispersion uniforme et omnidirectionnelle des contraintes. Contrairement aux profils carrés qui excellent dans la portance des forces planaires, les tubes ronds sans soudure résistent aux contraintes complexes tridimensionnelles-, offrant une résistance à la fatigue et une stabilité structurelle bien supérieures dans des conditions de travail extrêmes que les tubes carrés soudés à parois épaisses-.
La structure métallique interne des tubes en acier sans soudure est compacte, uniforme et exempte de points faibles structurels, avec des propriétés mécaniques constantes dans toutes les parties du corps du tube. La section circulaire centrosymétrique-permet aux tubes en acier sans soudure de présenter des performances exceptionnelles en matière de résistance aux charges de torsion, aux pressions internes et externes, aux charges de fatigue alternées et aux charges d'impact. Il s'agit d'un matériau structurel clé indispensable dans les scénarios industriels à haute-pression, haute-température, haute-précision et haute-sécurité.
Différent des tubes carrés, l'avantage structurel des tubes en acier sans soudure réside dansrésistance aux contraintes uniforme en trois dimensions-. La section circulaire peut répartir uniformément la pression dans toutes les directions, ce qui est irremplaçable dans des conditions de travail à haute-pression, haute-température et à forte charge alternée. Sa stabilité structurelle et sa résistance à la fatigue sont de loin supérieures aux tubes carrés soudés à paroi épaisse-.
Tuyau en acier sans soudure
Tuyau sans soudure à expansion chaude
Tuyaux en acier sans soudure à paroi lourde-
2. Comparaison professionnelle de la capacité portante- : tube carré vs tuyau sans soudure
En ingénierie des structures, la capacité de charge est évaluée sur la base de trois contraintes structurelles principales :flexion (flexion), compression axiale (virage de colonne) et torsion (torsion). Le tableau ci-dessous détaille les performances de chaque forme dans ces conditions distinctes :
|
Type de chargement |
Choix supérieur |
Analyse mécanique et informations techniques |
|
Pliage à un ou deux axes- |
HSS carré à paroi épaisse- |
Les sections carrées éloignent un volume de matériau plus élevé du centre de gravité (l'axe neutre). Pour une section transversale (ou un poids par mètre) identique, une section creuse carrée présente unemodule de section (W )etmoment d'inertie (I )qu'un tuyau circulaire. Par conséquent, lorsqu’il résiste aux moments de flexion verticaux ou latéraux, le HSS carré offre une rigidité supérieure et présente une déflexion beaucoup plus faible. |
|
Compression axiale (colonnes) |
Cravate/Cas-Dépendant |
Un tuyau circulaire sans soudure présente une section transversale parfaitement axisymétrique-, ce qui lui confère unerayon de giration ( )dans toutes les directions. Cela fournit une stabilité structurelle uniforme contre le flambement. Même si une section carrée fonctionne exceptionnellement bien parallèlement à ses murs, elle est légèrement plus faible le long de ses diagonales. Cependant, en optimisant l'épaisseur de paroi, une colonne HSS carrée offre des performances structurelles qui rivalisent facilement avec un tuyau sans soudure. |
|
Torsion (forces de torsion) |
Tuyau en acier sans soudure |
Les profils circulaires répartissent uniformément les contraintes de cisaillement autour de leur périmètre lorsqu'ils sont tordus, maximisant ainsi l'efficacité de torsion. À l’inverse, les sections carrées développent de gravesconcentrations de contraintesà leurs quatre coins sous un couple élevé. Pour les applications impliquant des arbres de rotation ou des transmissions à couple élevé, les tuyaux sans soudure restent irremplaçables. |
À retenir structurel :
Si votre projet impliquecharpentes de bâtiment, fermes de toit, bases de machines, colonnes structurelles ou poutres de plancher secondairesoù les forces sont principalement motivées parflexion et compression, vous pouvez remplacer en toute confiance les tuyaux sans soudure par des -HSS carrés à parois épaisses de-surface de section transversale-obtenant souvent une rigidité structurelle améliorée.
3. Analyse financière : prix des matières premières par rapport aux coûts de fabrication
Pour les professionnels des achats, la rentabilité détermine la viabilité. Décomposons l'impact financier en trois domaines principaux :
1. Prix des matières premières par tonne
Le processus de fabrication en plusieurs étapes requis pour les tubes sans soudure (perçage et laminage au mandrin) entraîne des taux de production inférieurs et nécessite des billettes d'acier de haute qualité-, ce qui fait grimper les coûts du marché. En revanche, le HSS à parois épaisses-s'appuie sur un soudage continu automatisé et très efficace de bobines laminées à chaud-produites en série-. Par conséquent,Le HSS carré soudé à parois épaisses- coûte généralement entre 50 $ et 120 $ de moins par tonne.que les tubes en acier sans soudure de qualités d'acier équivalentes.
2. Réduction du volume d'acier
Grâce à l'efficacité structurelle des profilés carrés soumis à des charges de flexion, les ingénieurs peuvent souvent spécifier unparoi plus fine ou taille nominale plus petitesans compromettre les facteurs de sécurité.
Exemple concret :Dans une conception de fermes de toit industrielles nécessitant à l'origine un tuyau sans soudure d'un diamètre extérieur de Φ159 × 8 mm, les calculs structurels révèlent qu'un HSS carré de 120 × 120 × 6 mm offre une rigidité à la flexion identique ou supérieure. Cette optimisation géométrique réduit le poids total de l'acier de plus de 10 % par mètre, offrant un double avantage financier :coût par tonne inférieur combiné à une réduction du tonnage total.
3. Coûts de traitement conjoint et de-assemblage sur site
Les faces plates des sections carrées offrent un avantage économique caché exceptionnel par rapport aux tuyaux circulaires. L'assemblage de tuyaux circulaires qui se croisent nécessite une procédure très complexe.coupe de profil/intersection(coupes à cheval), nécessitant des machines CNC avancées ou des soudeurs manuels hautement qualifiés, ce qui augmente les dépenses de main-d'œuvre.
[Assemblage de tuyaux circulaires] ──► Nécessite des coupes de selle complexes ──► Coûts de main-d'œuvre élevés des soudeurs
[Assemblage carré HSS] ── ► Nécessite des coupes droites simples ── ► Assemblage rapide et installation 30 % plus rapide.
Les profils carrés ne nécessitent que des coupes nettes et droites pour obtenir des joints parfaitement affleurants avec d'autres sections carrées, des poutres en H-ou des plaques d'extrémité plates. Ils peuvent également être pré-perforés{{2}pour un boulonnage rapide sur-site. Cela simplifie la fabrication,accélérant les temps d'installation de plus de 30 % et réduisant les coûts des consommables de soudage de 20 % à 40 %.
4. Règles de substitution claires : quand les tubes carrés peuvent-ils remplacer les tuyaux sans soudure ?
Sur la base des comparaisons de performances et de coûts de charge ci-dessus, nous résumons les règles de substitution standardisées et conformes au code pour aider les concepteurs et les acheteurs à mettre en œuvre un remplacement raisonnable des matériaux tout en éliminant les risques pour la sécurité.
-
Scénarios dans lesquels des tubes carrés à paroi épaisse- peuvent remplacer complètement les tuyaux en acier sans soudure
| Secteur des applications de base | Scénarios d'ingénierie applicables spécifiques | Analyse des avantages de la substitution |
| Structures en acier de bâtiments conventionnels | Colonnes porteuses principales-des ateliers industriels, poutres de support secondaires, supports de charpente murale, squelettes de plancher et fermes de toit à grande portée-. | Tirez pleinement parti de l’excellente rigidité statique en flexion des tubes carrés, réduisez la déformation par flexion et réduisez considérablement la consommation totale d’acier en tonnes. |
| Ingénierie municipale et paysagère | Poteaux de garde-corps d'autoroutes et de ponts, bases de lampadaires et de panneaux de signalisation, cadres de structure en acier tridimensionnels paysagers et supports de galeries de canalisations municipales complètes. | Support de contrainte planaire stable, section soignée et esthétique, simplifiant considérablement la construction d'ancrage avec des fondations de génie civil et des pièces encastrées. |
| Cadres d'équipement mécanique | Supports de machines de traitement fixes à usage intensif, cadres principaux de rayonnages d'entrepôt stéréoscopiques à grande échelle et cadres de support pour lignes de convoyeurs logistiques. | Le contact planaire pur facilite le positionnement et l'installation de boulons de haute-précision des composants mécaniques et des rails de guidage. |
| Pression normale-Ingénierie de structure de grille ordinaire | Diverses structures en grille d'acier qui assurent uniquement des fonctions de support de charge structurelle-et de clôture, et ne supportent pas la pression des fluides, les températures élevées ou une forte corrosion. | Aucun traitement complexe de lignes d'intersection n'est requis pour les connexions de nœuds, et la vitesse d'assemblage sur site-est considérablement améliorée. |
-
Scénarios où la substitution est interdite (des tuyaux sans soudure doivent être utilisés)
La substitution est strictement interdite dans les conditions de travail-à haut risque où les tuyaux en acier sans soudure restent obligatoires.
- les systèmes de transport de fluides à haute-pression, notamment les oléoducs et les gazoducs, les canalisations de fluides chimiques, les canalisations de vapeur à haute pression-de chaudière et les canalisations à pression hydraulique, où les défauts de soudure des tubes carrés peuvent provoquer des fuites ou des accidents d'éclatement.
- structures supportant de fortes charges de torsion et de fatigue alternées, telles que les supports de transmission mécanique, les supports d'équipements de vibration et les composants de châssis de véhicule.
- projets clés de haut-sécurité-, notamment les structures auxiliaires de l'énergie nucléaire, les principaux composants de contrainte des grands ponts, les supports aérospatiaux et les cadres de noyau pétrochimique.
- structures en environnement extrême fonctionnant dans des conditions de température élevée, de forte corrosion chimique ou de brouillard salin marin-.
Dans ces scénarios professionnels, la résistance limitée à la fatigue et les défauts des cordons de soudure des tubes carrés à paroi épaisse-présentent de graves risques pour la sécurité, faisant des tubes en acier sans soudure formés intégralement-la seule option fiable.
5. Suggestions professionnelles pour la sélection de tuyaux en acier de construction
- juger la sélection des matériaux en fonction des caractéristiques de charge. Adoptez des tubes carrés à paroi épaisse- qualifiés pour les composants structurels chargés en charge statique, en flexion et en cas de charge de vent afin de réduire les coûts en toute sécurité. Réservez les tuyaux en acier sans soudure exclusivement aux conditions de travail de torsion, de fatigue, de haute-pression et de haute-température afin d'éviter les risques structurels.
- équilibrer les facteurs de sécurité et les avantages économiques. Évitez deux erreurs courantes dans l'industrie :-la substitution aveugle axée sur les coûts dans des-scénarios à risque élevé et les performances-dépendantes des-spécifications des tuyaux sans soudure pour les structures ordinaires. Toute sélection de matériaux doit être conforme aux codes internationaux de conception des structures en acier et aux normes de sécurité du projet.
- appliquer un contrôle strict de la qualité des matériaux pour les projets de substitution. Utilisez uniquement des tubes carrés à paroi de plus de 6 mm d'épaisseur-de qualités standard Q235B et Q355B ; rejetez les tubes carrés inférieurs-à parois minces, non recuits et recyclés pour les structures porteuses principales-.
- normaliser la qualité de la construction sur-site, en effectuant une détection complète des défauts de soudure et un traitement de soulagement des contraintes pour les structures en tubes carrés soudés afin d'éliminer les défauts cachés.
6.Conclusion
En conclusion, les tubes carrés à paroi épaisse-peuvent remplacer en toute sécurité et en toute légalité les tubes en acier sans soudure pour la plupart des applications de support structurel statique classiques. Avec une efficacité de charge statique supérieure-, des flux de travail d'installation plus simples et des coûts de matériaux et de construction nettement inférieurs, les tubes carrés à paroi épaisse-représentent la solution la plus rentable-pour les projets généraux de structure en acier en 2026. Néanmoins, la substitution des tubes carrés est limitée aux conditions de travail normales et n'est pas applicable aux canalisations de fluides à haute-pression, au fonctionnement à haute-température, à la fatigue de torsion et aux projets dans des environnements extrêmes.
Il n'existe pas de profil d'acier absolument supérieur ou inférieur -seulement une application raisonnable ou déraisonnable. La substitution scientifique de tubes carrés à paroi épaisse-par des projets de tuyaux sans soudure qualifiés est devenue une stratégie industrielle mature visant à équilibrer la sécurité structurelle et les avantages économiques. Pour les ingénieurs en structure et les équipes d'approvisionnement en acier, maîtriser les limites du tube carré remplaçant les tuyaux ronds permet une budgétisation de projet optimisée, des cycles de construction plus courts et une sécurité structurelle sans compromis-, maximisant ainsi le retour sur investissement global du projet.
